产品名称： 端子台
发布日期： 2021-06-16
点击数： 3204
二维码：
简述： 端子台
产品详情

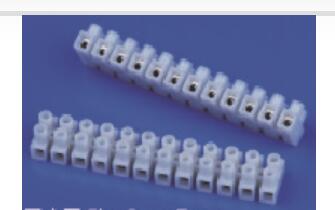

H凹底端子台
底座：底座加高1.2-2.5mm
胶壳：尼龙66工程塑料 ，UL 94V-2、94V-0等阻燃等级
温度：110℃，150℃，850℃
线座：铜合金，与锌合金（镀镍）或带不锈钢弹片
弹片：不锈钢材质
螺线：碳钢线，镀锌
剥线长度：230/PA8约5.0mm 500/PA10约6.5mm
830/PA12约7mm PA14约9mm
PA16约9mm PA18约11.5mm
接线排数：1-12排 可按要求分切
用途：适用于各种电器产品家庭配线接线器材，
耐用且绝缘性能好，可重复使用
尺寸规格：
|
不带弹片 Without shrapnel |
带弹片 With shrapnel |
安培 Amp |
适用电线 / Wire Range |
螺丝 Screw |
尺寸 / Dimensions (mm) |
包装单位 Packing |
||||||
|
Cross-Sec |
(Cu,AWG) |
A | B | C | D | E | F | |||||
|
230 |
230WP |
17.5 |
1.5mm2 |
22-12 AWG |
M2.6×5 |
93.50 |
17.70 |
15.50 |
8.00 |
2.90 |
2.8±0.1 |
50Pcs/Bag 500Pcs/Ctn |
|
PA8 |
PA8DS |
17.5 |
1.5mm2 |
22-12 AWG |
M2.6×5 |
96.2 |
17.00 |
14.50 |
8.00 |
2.90 |
2.8±0.1 |
50Pcs/Bag 500Pcs/Ctn |
|
500 |
500WP |
24 |
2.5mm2 |
22-10 AWG |
M3.0×6 |
116.5 |
16.50 |
16.50 |
10.00 |
3.60 |
3.4±0.1 |
50Pcs/Bag 500Pcs/Ctn |
|
PA10 |
PA10DS |
24 |
2.5mm2 |
22-10 AWG |
M3.0×6 |
116.5 |
20.20 |
16.80 |
10.00 |
3.60 |
3.4±0.1 |
50Pcs/Bag 500Pcs/Ctn |
|
PA12 |
PA12DS |
41.0 |
6.0mm2 |
22-10 AWG |
M4.0×9 |
158.0 |
25.60 |
25.20 |
13.50 |
4.40 |
5.0±0.1 |
25Pcs/Bag 250Pcs/Ctn |
|
PA16 |
PA16DS |
76.0 |
16mm2 |
14-6 AWG |
M5.0×11 |
194.0 |
37.00 |
28.70 |
16.50 |
4.20 |
7.5±0.1 |
10Pcs/Bag 100Pcs/Ctn |
