产品名称： 接线帽
发布日期： 2021-06-16
点击数： 3030
二维码：
简述： 接线帽
产品详情

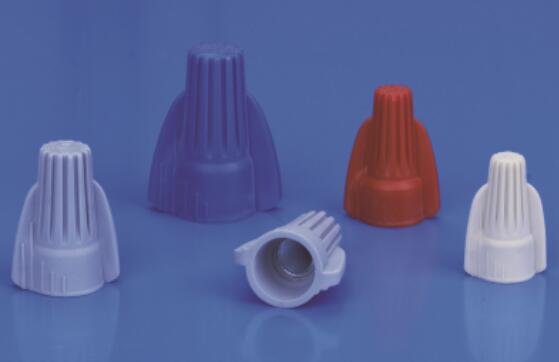

双翼旋转端子
5种颜色标示各种型号。适用线径组合从22至16AWG大型的双翼外壳具有沟纹设计可增加抓力、并让施工
更省力。内含方型截面弹簧设计，可夹紧电线，不易松脱。不需要预先扭转电线，电线旋入即可夹紧。较
长的绝缘设计能预防感电，及减少电线折回造成短路的意外。耐用的绝缘外壳负荷UL94 V2耐热等级，适
合用温度至105°C（221°F）。符合UL listed 486C产品规范，并符合美国联邦W-S-610E规范。
材质：有UL认证的PP材料、弹簧
颜色：黄/褐/红/灰/蓝
温度：至105°C（221°F）
|
Part on |
Temp Rating |
Voltage |
Suitable Wire A.W.G |
Dimaension |
Color |
Package (pcs/bag) |
||||
|
A mm |
B mm |
C mm |
D mm | E mm | ||||||
|
W1 |
105°C(221°F) |
600v |
18-10 |
6.7 |
10.0 | 19.0 | 8.7 | 25.9 |
Yellow |
500 |
|
W2 |
105°C(221°F) |
600v |
22-8 |
7.8 | 11.2 | 18.95 | 8.55 | 29.9 |
Tan |
500 |
|
W3 |
105°C(221°F) |
600v |
18-8 |
9.4 | 13.3 | 22.9 | 9.2 | 31.9 | Red | 500 |
|
W4 |
105°C(221°F) |
600v |
18-8 |
10.5 | 14.5 | 25.1 | 9.6 | 32.83 | Gray | 500 |
|
W5 |
105°C(221°F) |
600v |
14-6 |
12.8 | 17.5 | 31.8 | 12.45 | 40.2 | Blue | 500 |
