产品名称：陶瓷PTC贴片热敏电阻（CPTC）

发布日期： 2021-05-21

点击数： 3570

二维码：

简述：陶瓷PTC贴片热敏电阻（CPTC）

产品详情

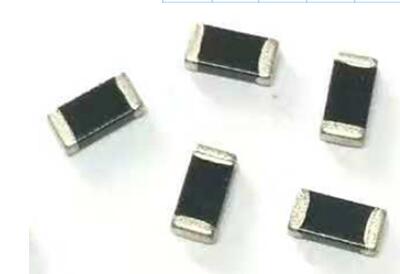

陶瓷PTC贴片热敏电阻（CPTC）

热敏电阻器（Thermistor）是一种电阻值对温度极为灵敏的半导体元件，又可分为负温度系数（NTC）热敏电阻和正温度系数（PTC）

热敏电阻。

NTC：Negative Temperature Coefficient. 温度上升，阻值下降；

PTC：Positive Temperature Coefficient. 温度上升高于转换温度点，阻值上升

CPTC：Ceramic Positive Temperature Coefficient Thermistor（陶瓷型正温度系数热敏电阻），是以半导体陶瓷材料设计的一种热

敏电阻，主要材料是碳酸钡，并添加少量稀土、受主元素以及玻璃等添加剂，经过高温烧结形成具有温度敏感性的半导体电阻。在居

里温度以下具有小电阻，超过居里温度时，阻值随温度升高呈阶跃性的增高，用于线路中过热传感，起到过热和过流保护作用。

过热保护：由于温度变化引起的电阻急剧变化，可使用与PTC热敏电阻串联连接的电路在多个区域实现精确探测过热。可用于FET、功率

IC和其它发热区域的过热检测。

过流保护：当异常电流通过时，PTC陡然发热，阻值快速上升至高阻态，从而限制或阻断电流，保护电路不受损坏。电流恢复正常后，

PTC也降至初始低阻态，电路恢复正常工作。其工作原理与保险丝相似，并且可以重复使用。

贴片PTC热敏电阻（表面贴装型陶瓷正温度系数热敏电阻），采用具有优异可靠性及性能的陶瓷材料制成的贴片式元件。具有高可靠性

和快速保护特点，使设备变得更安全且免维护。与具有相同特性的有机PTC元件（PPTC）和片式电阻器相比，陶瓷贴片PTC热敏电阻具有

更高的可靠性，且贴装后电性变化较小，使用寿命长。这有助于客户缩小设备尺寸和提高性能。

CPTC贴片热敏电阻特征：

1）瓷体表面采用玻璃包封，耐潮湿性能好，可靠性与稳定性高；

2）体积小，无引线，焊接性能优良，适合高密度表面贴装；

3）可减少IC端口数，促进设备小型化；

4）利用电气阻抗急速变化特性，具有良好的抗噪性。

CPTC贴片热敏电阻应用：

1）过热传感：开关电源、混合电路中功率晶体管、功率LED和功率IC的过热传感；

2）液晶电视机、数码相机、音响等视听设备的过热传感；

3）电脑、打印机、扫描仪、复印机等信息设备的过热传感；

4）传真机、手机、耳机、移动电话基站等通讯设备的过热传感；

5）汽车仪表、驱动引擎控制ECU、ABS系统等汽车电子设备的过热传感；

6）冰箱、空调、洗衣机、照明设备等家用电子设备的过热传感。

CPTC贴片热敏电阻电性参数：
