产品名称： 0603NTC贴片热敏电阻

发布日期： 2021-05-21

点击数： 3402

二维码：

简述： 0603NTC贴片热敏电阻

产品详情

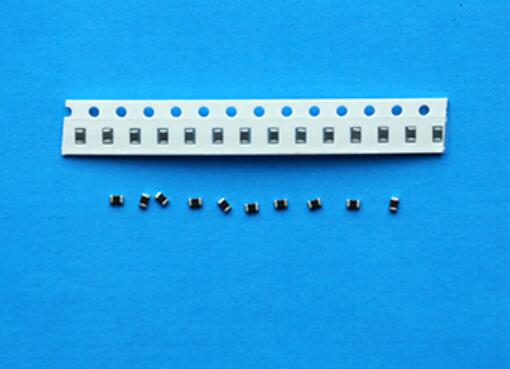

0603NTC贴片热敏电阻

NTC热敏电阻是一种由锰、钴、镍为主多种金属氧化物为原料烧结而成的陶瓷半导体感热晶体，对温度变化的敏感度极高，其零功率

电阻值随着本体温度升高而降低，随着温度的升高电阻值呈指数关系下降，温度系数高达（3~6%/℃），微小的温度变化会引起很大

的电阻值变化。根据热敏电阻的R-T阻值温度曲线，可以测算出每一个温度点精确的电阻值，在电路中就可以通过电阻值来实现温度的

数字化对应，用来进行温度的测量和控制。

NTC热敏电阻因为其对温度的灵敏度高、可靠性好、互换性强、廉价、体积小、容易加工成各种所需的形状和尺寸等优势广泛地应用

在家电、数码通讯、汽车、工业、医疗等领域内，其主要功能是温度检测及控制、温度补偿、抑制浪涌电流、流体流量测试等作用。

0603系列NTC贴片热敏电阻特点：

1）体积小，无引线，焊接性能优良，适合高密度表面贴装；

2）瓷体表面采用玻璃包封，耐潮湿性能好，可靠性与稳定性高；

3）工作温度范围广：-40℃~+125℃；

4）高精度的电阻值和B值常数；

5）符合RoHS环保标准

0603系列NTC贴片热敏电阻应用范围：

温度测量：电子温度计、电子万年历、电子钟温度显示、电子礼品等；
温度控制：手机、汽车电话、笔记本电脑、智能穿戴设备等设备充电电池的温度传感；
温度补偿：移动通信设备的晶体管、IC和晶体振荡器的温度补偿。

0603系列NTC贴片热敏电阻性能参数：

型号	电阻值(25℃) (kΩ)	B常数(25/50℃)（K）	B常数(25/85℃) （K）	允许工作电流 (25℃)（mA）	耗散系数 (mW/℃)	热时间常数 (s)
QN0603X102F3650FB	1.0	3650±1%	3700	1.00	1.0	<5
QN0603X152F3950FB	1.0	3950±1%	3987	0.81
QN0603X222F3450FB	2.2	3450±1%	3500	0.67
QN0603X222F3950FB	2.2	3950±1%	3987	0.67
QN0603X302F3450FB	3.0	3450±1%	3500	0.58
QN0603X302F3950FB	3.0	3950±1%	3987	0.58
QN0603X332F3450FB	3.3	3450±1%	3500	0.55
QN0603X332F3950FB	3.3	3950±1%	3987	0.55
QN0603X472F3500FB	4.7	3500±1%	3545	0.46
QN0603X472F3950FB	4.7	3950±1%	3987	0.46
QN0603X502F3500FB	5.0	3500±1%	3545	0.44
QN0603X502F3950FB	5.0	3950±1%	3987	0.44
QN0603X682F3500FB	6.8	3500±1%	3545	0.38
QN0603X682F3950FB	6.8	3950±1%	3987	0.38
QN0603X103F3380FB	10	3380±1%	3435	0.31
QN0603X103F3450FB	10	3450±1%	3500	0.31
QN0603X103F3610FA	10	3550	3610±1%	0.31
QN0603X103F3900FB	10	3900±1%	3935	0.31
QN0603X103F3950FB	10	3950±1%	3987	0.31
QN0603X153F3950FB	15	3950±1%	3987	0.25	1.0	<5
QN0603X223F3950FB	22	3950±1%	3987	0.21
QN0603X223F4050FB	22	4050±1%	4100	0.21
QN0603X333F4050FB	33	4050±1%	4100	0.17
QN0603X473F3960FA	47	3920	3960±1%	0.14
QN0603X473F4050FB	47	4050±1%	4100	0.14
QN0603X473F4150FB	47	4150±1%	4210	0.14
QN0603X503F4150FB	50	4150±1%	4210	0.13
QN0603X683F4150FB	68	4150±1%	4210	0.12
QN0603X104F3950FB	100	3950±1%	3987	0.10
QN0603X104F4100FA	100	4050	4100±1%	0.10
QN0603X104F4250FB	100	4250±1%	4310	0.10
QN0603X154F4250FB	150	4250±1%	4310	0.08
QN0603X154F4500FB	150	4500±1%	4582	0.08
QN0603X224F4300FB	220	4300±1%	4343	0.06
QN0603X224F4500FB	220	4500±1%	4582	0.06
QN0603X334F3950FB	330	3950±1%	3987	0.05
QN0603X334F4300FB	330	4300±1%	4343	0.05
QN0603X474F4000FB	470	4000±1%	4045	0.04
QN0603X474F4500FB	470	4500±1%	4582	0.04
QN0603X684F4100FB	680	4100±1%	4135	0.03
QN0603X684F4500FB	680	4500±1%	4582	0.03
QN0603X135F4500FB	1300	4500±1%	4582	0.02
