简述： 0201系列NTC贴片热敏电阻
产品详情

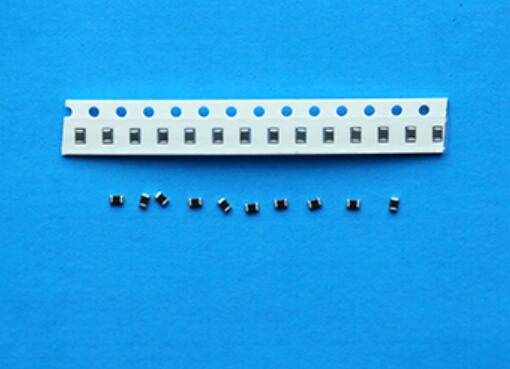

0201系列NTC贴片热敏电阻
0201系列NTC贴片热敏电阻介绍：
NTC热敏电阻是一种由锰、钴、镍为主多种金属氧化物为原料烧结而成的陶瓷半导体感热晶体，对温度变化的敏感度极高，其零功率
电阻值随着本体温度升高而降低，随着温度的升高电阻值呈指数关系下降，温度系数高达（3~6%/℃），微小的温度变化会引起很大
的电阻值变化。根据热敏电阻的R-T阻值温度曲线，可以测算出每一个温度点精确的电阻值，在电路中就可以通过电阻值来实现温度的
数字化对应，用来进行温度的测量和控制。
NTC热敏电阻因为其对温度的灵敏度高、可靠性好、互换性强、廉价、体积小、容易加工成各种所需的形状和尺寸等优势广泛地应用
在家电、数码通讯、汽车、工业、医疗等领域内，其主要功能是温度检测及控制、温度补偿、抑制浪涌电流、流体流量测试等作用。
0201系列NTC贴片热敏电阻特点：
1） 体积小，无引线，焊接性能优良，适合高密度表面贴装；
2） 瓷体表面采用玻璃包封，耐潮湿性能好，可靠性与稳定性高；
3） 工作温度范围广：-40℃~+125℃；
4） 高精度的电阻值和B值常数；
5） 符合RoHS环保标准
0201系列NTC贴片热敏电阻应用范围：
-
温度测量：电子温度计、电子万年历、电子钟温度显示、电子礼品等；
-
温度控制：手机、汽车电话、笔记本电脑、智能穿戴设备等设备充电电池的温度传感；
-
温度补偿：移动通信设备的晶体管、IC和晶体振荡器的温度补偿。
0201系列NTC贴片热敏电阻性能参数：
|
型号 |
电阻值(25℃) (kΩ) |
B常数(25/50℃)（K） |
B常数(25/85℃)（K） |
允许工作电流(25℃)（mA） |
耗散系数 (mW/℃) |
热时间常数 (s) |
|
QN0201X102F3500FB |
1.0 |
3500±1% |
3545 |
1.00 |
1.0 |
<3 |
|
QN0201X152F3500FB |
1.5 |
3500±1% |
3545 |
0.81 |
||
|
QN0201X222F3500FB |
2.2 |
3500±1% |
3545 |
0.67 |
||
|
QN0201X332F3500FB |
3.3 |
3500±1% |
3545 |
0.55 |
||
|
QN0201X472F3500FB |
4.7 |
3500±1% |
3545 |
0.46 |
||
|
QN0201X682F3380FB |
6.8 |
3380±1% |
3435 |
0.38 |
||
|
QN0201X103F3380FB |
10 |
3380±1% |
3435 |
0.31 |
||
|
QN0201X103F3900FB |
10 |
3900±1% |
3935 |
0.31 |
||
|
QN0201X153F3380FB |
15 |
3380±1% |
3435 |
0.25 |
||
|
QN0201X223F3380FB |
22 |
3380±1% |
3435 |
0.21 |
||
|
QN0201X333F4250FB |
33 |
4250±1% |
4310 |
0.17 |
||
|
QN0201X473F4050FB |
47 |
4050±1% |
4100 |
0.14 |
||
|
QN0201X473F4485FB |
47 |
4485±1% |
4545 |
0.14 |
||
|
QN0201X683F4250FB |
68 |
4250±1% |
4310 |
0.12 |
||
|
QN0201X683F4485FB |
68 |
4485±1% |
4545 |
0.12 |
||
|
QN0201X104F4250FB |
100 |
4250±1% |
4310 |
0.10 |
||
|
QN0201X104F4485FB |
100 |
4485±1% |
4545 |
0.10 |
||
|
QN0201X154F4485FB |
150 |
4485±1% |
4545 |
0.08 |
||
|
QN0201X224F4485FB |
220 |
4485±1% |
4545 |
0.06 |
