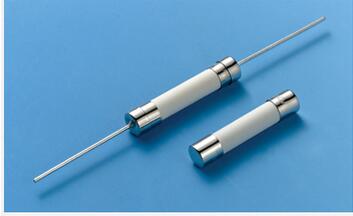

陶瓷管保险丝的指标和参数
2018-01-26
点击数：4386
陶瓷管保险丝中通过电流时，会发作热量，所以单次多次脉冲都会使其熔断。为了确保保险丝能够耐受规则次数的脉冲电流，需求根据表2中所示的脉冲折减系数核算保险丝的I2t规范。假如脉冲发作时，保险丝所在环境温度高于室温（+25°C），须做相应的温度折减。
陶瓷管保险丝脉冲折减份额
脉冲电流的热熔值Ir2t与陶瓷管保险丝的熔化热熔值If2t的份额 耐受脉冲次数
Ir2t<= 20% If2t 100,000
Ir2t<= 30% If2t 10,000
选项参数中的第1、2 项是稳态参数，第3-6 项为瞬态参数，
稳态参数
1. 保险丝额定电流值（In）≥作业电流（I）/75%。
2. 根据作业温度，断定温度折减系数（K），满意稳态参数要求的保险丝电流值的核算公式：In≥I/75%/K
瞬态参数
3. 核算脉冲电流I2t，几种常见脉冲电流的热熔值的核算。杂乱或非典型的波形能够用数字示波器的数据做积分核算；或许用简化核算法，用能够完全覆盖脉冲波形的典型脉冲波形做近似核算。
4. 脉冲折减，根据所需耐受脉冲次数，查找脉冲折减系数。
5. 假如脉冲发作时环境温度会大于室温，需求做相应的温度折减。
6. 断定可耐受脉冲次数的保险丝最小的电流值。
安规或许电路维护规则
7. 断定能够满意安规认证或许维护功能要求，例如受维护IC 的最大I2t 耐受值，确保电缆不会过热的最大电流和时间等的最大保险丝规范
以上的成果中较大的保险丝额定电流值决议了规划窗口的下限。挑选的陶瓷管保险丝规范须落在这个规划窗口内。
测验验证
以上核算得到的选项规范，需求经过实践电路测验验证，特别是要模仿实践使用的环境，按照脉冲耐受次数的要求做全寿数测验。
｜典范
以下经过一个实践案例阐明上述的选型流程
电路参数：
1、最大稳态作业电流：I＝0.6A
2、作业温度: +65°C
3、最大瞬态脉冲电流的波形为正弦波，最大电流 Ip ＝45.5A，脉冲宽度 t＝120μSec
4、所需耐受脉冲电流的次数: 100,000次
5、过载电流和在该电流下的熔断时间：I=10A，60Sec
6、使用中可能呈现的最大毛病电流：50A
7、最大作业电压: 12V
8、封装尺度: 1206
9、安规认证规范：UL Recognized
稳态参数核算:
满意稳态参数要求的陶瓷管保险丝最小的额定电流为：In ≥ I／0.75（电流折减系数） ／K（温度折减系数） ＝0.6／75%／90%＝0.89A。这样额定电流大于或等于1A 的保险丝能够满意稳态参数的要求。
脉冲电流的热熔值：
Ip2t ＝0.5×（45.52A）2×120μSec＝0.1243A2Sec
该使用要求保险丝在+65°C 条件下，须耐受 100,000次脉冲。这样需求一起考虑脉冲折减和温度折减。
If2t ≥ Ip2t／P（脉冲折减）／K（温度折减）＝0.1243／20%／90%＝0.69A2Sec
比对其他牌子的陶瓷管保险丝，满足的热熔值If2t 大于0.69 A2Sec 的保险丝规范。这样，额定电流大于或等于3.5A 的陶瓷管保险丝能够满意其要求。
